Pasteurisateur

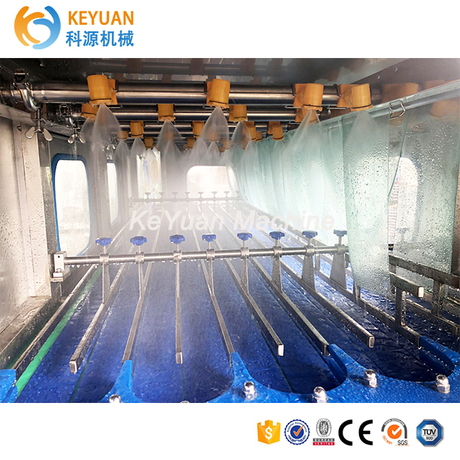

Tunnel de pasteurisation d'eau par pulvérisation continue

Cette machine Tunnel est conçue et fabriquée sur la base de machines de stérilisation importées.Il convient à la pasteurisation de la bière et des boissons emballées dans des gobelets en plastique, des bouteilles en PET, des canettes métalliques en deux parties et des canettes métalliques en trois parties.Cette machine adopte le mode d'entraînement par chaîne, qui présente les caractéristiques d'une convection équilibrée d'eau et de vapeur supérieure et inférieure, d'une récupération rapide du condensat formé par la stérilisation, d'une vitesse de stérilisation rapide et d'un bon effet.

Structure principale du produit

Ce produit est principalement composé d'une armoire, d'un système de transmission, d'un système de chauffage, d'un système de pré-refroidissement, d'un système de refroidissement, etc.

(1) Corps de boîte :

Le corps de la boîte est principalement composé de trois parties : une section de stérilisation, une section de pré-refroidissement et une section de refroidissement.La partie supérieure du corps de la boîte est équipée d'eau chaude, d'eau de refroidissement, de tuyaux de pulvérisation, etc., le milieu est une chaîne de convoyeur et la partie inférieure contient de l'eau chaude, deux réservoirs d'eau de pré-refroidissement et d'eau de refroidissement.

(2) Système de transmission :

Le système de transmission est composé d'un convoyeur d'entrée de canette, d'une chaîne de transmission et d'un convoyeur de sortie de canette.Le convoyeur en canette est entraîné par une chaîne de convoyeur à dessus plat en plastique via un motoréducteur.Après avoir été complètement chargé, il est pressé dans la plaque de transition vers la chaîne de transmission.Les bouteilles sont stérilisées, pré-refroidies et refroidies et envoyées via le convoyeur de sortie des canettes.

Caractéristiques de cette machine : L'entrée du convoyeur de réservoir adopte une méthode d'alimentation de réservoir à mouvement alternatif parallèle à deux rangées, et les moteurs de chaque machine adoptent des moteurs de régulation de vitesse en continu pour atteindre la vitesse de chaque machine.

(3) Système de chauffage :

Cette machine est équipée de buses à vapeur, de thermocouples dans le réservoir d'eau chaude et la vapeur pénètre dans la buse à vapeur par la vanne de régulation.Lorsque la température de l'eau atteint la valeur requise, le signal généré par le thermocouple du réservoir d'eau est contrôlé par le contrôleur de température pour contrôler la température de l'eau chaude.L'eau chaude est ajoutée au tuyau de pulvérisation d'eau chaude par la pompe à eau chaude pour pasteuriser le matériau.

(4) Système de pré-refroidissement :

Cette machine est équipée de buses de vapeur, de thermocouples dans le réservoir d'eau de pré-refroidissement et la vapeur pénètre dans les buses de vapeur par l'électrovanne.Lorsque la température de l'eau atteint les exigences, le signal généré par le thermocouple du réservoir d'eau est contrôlé par le contrôleur de température pour contrôler l'électrovanne afin de contrôler la température de l'eau.Le but de l'eau de pré-refroidissement est ajouté au tuyau de pulvérisation d'eau de pré-refroidissement par la pompe à eau de pré-refroidissement pour pré-refroidir les matériaux.

(5) Système de refroidissement :

L'eau de refroidissement pénètre dans le réservoir d'eau via l'électrovanne, puis est ajoutée au tuyau de pulvérisation via la pompe à eau de refroidissement pour refroidir le matériau.Lorsque la température de l'eau dans le réservoir d'eau dépasse la température requise de l'eau de refroidissement, le contrôleur de température contrôle l'électrovanne pour compléter l'eau de refroidissement à temps pour atteindre la température de l'eau du réservoir d'eau de refroidissement.Pour répondre aux exigences de refroidissement, l'eau traitée entre dans le réservoir de récupération par le tuyau de niveau d'eau et l'eau dans le réservoir de récupération peut être recyclée après refroidissement.
